LA TABLETTE CLIN D'OEIL

2483 visites

Joël, fidèle bricoleur du concours Fab Life, est papa de 4 enfants. Sa femme, Chantal, a dû être immobilisée après une opération chirurgicale. Comme il était difficile pour elle de bouger ou de poser quoi que ce soit sur ses jambes, Joël a conçu une tablette adaptée à son fauteuil roulant ou à son lit médicalisé pour qu'elle puisse avoir ses affaires à portée de main.

Comment faire ?

Comment faire "La tablette clin d'oeil" ?

Etape 1

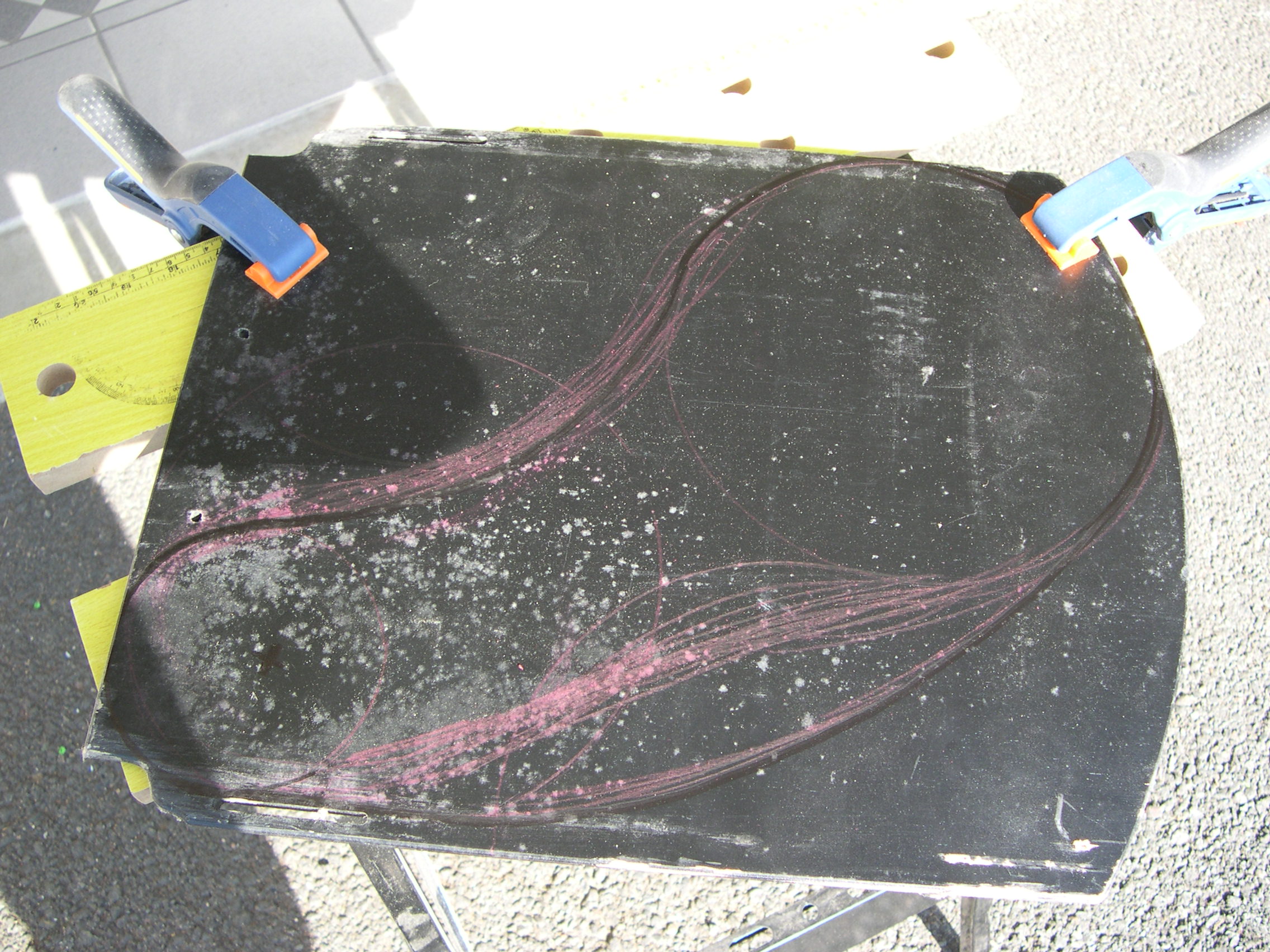

Découpez un gabarit dans du carton en lui donnant la forme d'un haricot, puis utilisez-le pour marquer la plaque de contreplaqué.

Etape 2

Prenez la plaque transparente et découpez les deux plaques simultanément avec une scie sauteuse en plaçant la plaque transparente au-dessus du contreplaqué pour voir le tracé et obtenir deux plaques de même dimension.

Etape 3

Dans la partie moins large des deux plaques, percez un trou de diamètre 16mm, et également dans l'axe de la pièce cylindrique qui servira de renfort à la tablette, ensuite peignez la plaque en contreplaqué et le renfort.

Etape 4

Percez 3 trous de diamètre 3mm autour du trou de 16mm dans les deux plaques et fixez les plaques sur le renfort avec les 3 vis de 3mm. Insérez ensuite le tube de 16mm de diamètre (le tube ne doit pas dépasser de la plaque transparente). Mettez les caches sur les vis et un bouchon à chaque extrémité du tube.

Voilà! La tablette est terminée. Il est à présent facile de glisser des photos ou des dessins sous la plaque transparente (qui se soulève avec le bout du doigt) pour la rendre plus ludique.

Etape 5

Pour fabriquer les supports, utilisez les 2 tubes de diamètre 20mm, fixez le premier tube sur l'accoudoir de fauteuil roulant et fixez l'autre tube sur la barrière du lit médicalisé avec des colliers plastiques ou des vis.

Etape 6

Pour installer la tablette sur le fauteuil ou sur le lit, emboitez simplement le tube de la tablette dans celui du support (le tube en PVC permet de rehausser la tablette si nécessaire.)

La tablette peut être enlevée de son support et replacée sur l'autre en un clin d’œil !

Avis de l'ergo
Génial ! Adaptable sur plein de supports !
Liste des courses

Du carton (pour faire un gabarit)

1 planche de contreplaqué, longueur 55cm, largeur 25cm, épaisseur 9mm

1 plaque de verre polystyrène transparent même dimensions que le contreplaqué mais d'épaisseur 2mm

1 plaque de bois de forme cylindrique de diamètre 100mm, épaisseur  27mm

1 tube aluminium diam 16mm, longueur 14cm

2 bouchons diam 16mm

1 tube PVC diam 20mm, longueur 5cm

2 tubes aluminium diam 20mm, longueur 15cm

3 vis diam 3mm, longueur 30mm

3 caches plastique blanc

4 colliers plastique

un pot de peinture blanche

(tout a été récupéré sur des meubles destinés à la déchetterie, la peinture était un fond de pot restant de travaux de rénovation.)
