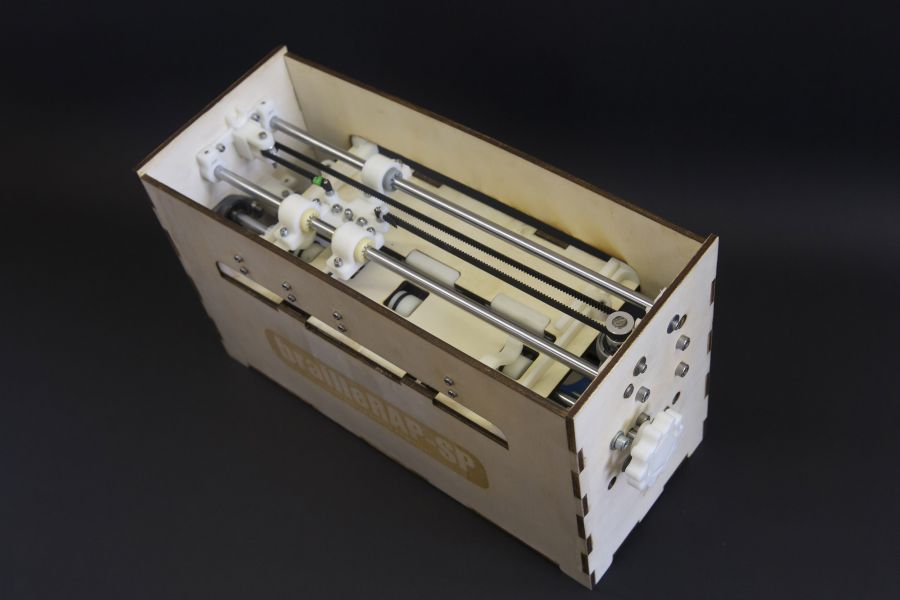

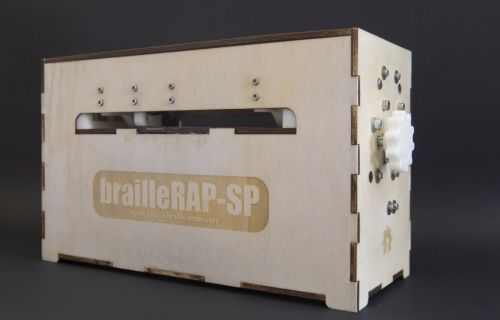

BraillleRAP-SP : Embosseuse Braille DIY & Open Source

798 visites

Nous sommmes bénévoles au sein de l'association My Human Kit et nous avons inventé cette ambosseuse pour rendre accessible l'impression Braille à un coût modique et initier à la fabrication numérique via des ateliers.

Comment faire ?

Impression 3D  de pièces, Découpe laser de la structure en bois, câblage et programmation de la carte de pilotage électronique.

Liste des courses

=== =========================================
Qty Type
=== =========================================
4   Rail de guidage linéaire ( diamètre 8mm ) 330 mm length
1   Rail de guidage linéaire ( diamètre 8mm ) 365 mm length
1   Rail de guidage linéaire ( diamètre 8mm ) *100 mm* length

6   RJ4JP-01-08 palier linéaire Polymer


3   GT2 poulie 20 dents pour axe 8mm
2   GT2 poulie libre 20 dents axe 3mm (avec roulement à billes)

2   KP08  pallier horizontal pour rail linéaire 8mm
2   KFL08 pallier vertical pour rail linéaire 8mm

1   Accouplement d'axe 5mm/8mm

2   Nema 17 40 N/cm avec câble

1   Courroie GT2 fermée 200 mm
2   630 mm de courroie GT2

2   Joints torique 15.1 mm diamètre intérieur 20.5 mm de diamètre extérieur (15.1 x 20.5 x 2.7)
...
=== =========================================


Electronique
------------------

=== =========================================
Qty Type
=== =========================================
1   MKS GEN 1.4 ou carte compatible Ramps 1.4
2   drivers DRV8825 avec radiateur
1   Electro-aimant *tau-826* 12V 2A
1   1N4004  diode de roue libre ou equivalent (12V 2A)
1   Embase Alimentation jack 2.5
1   Alimentation 12v 6A
=== =========================================

Coût : 150€
